در این آموزش توضیح می دهیم که چگونه می توانید مادربرد با یک چیپ گرافیک خراب نظیر انویدیا را تعمیر کنید. این تعمیر بر روی لپ تاپ اچ پی اجرا شده است. اگر این تعمیر برای شما مناسب است، لطفاً در نظرات بعد از ارسال، برند و شماره مدل را ذکر کنید. این به خوانندگان دیگر کمک می کند.
این روش باید برای مدل های زیر کار کند:
HP Pavilion dv2000، Pavilion dv6000، Pavilion dv9000، Compaq Presario v3000، Presario v6000، HP Pavilion tx1000، Pavilion tx2000.
این تکنیک برای تعمیر پلی استیشن Xbox 360 با خرابی حلقه مرگ قرمز (خطای 74) نیز قابل اجراست.
علائم خرابی رایج چیپ گرافیک
- لپ تاپ با نمایش تصویری درهم بر روی صفحه نمایش و مانیتور خارجی روشن می شود.
- لپ تاپ روشن می شود اما هیچ تصویری بر روی صفحه نمایش یا مانیتور خارجی وجود ندارد.
علت خرابی چیپ گرافیک مادربرد
چپ گرافیک به مادربرد. لحیم شده است. وقتی لپ تاپ برای مدت طولانی داغ شود، چیپ گرافیک از مادربرد جدا می شود و تصویر با مشکل مواجه می شود.
چگونه می توان چیپ گرافیک خراب را تعمیر کرد؟
در اصل، ما قصد داریم چیپ گرافیک را با یک هیت گان حرارت دهیم تا دوباره آن را به مادربرد لحیم شود. (ریسولد چیپ)
هشدار!
هیچ تضمینی وجود ندارد که این روش همیشه کار کند. در حین انجام این تعمیر ممکن است به مادربرد آسیب برسانید و آن را غیرقابل تعمیر کنید.
اگر احساس می کنید مهارت لازم در انجام این تعمیر ندارید، لپ تاپ خود را برای تعمیر به متخصصین تعمیرکارسلام بسپارید.
برای تعمیر مادربرد با خرابی چیپ گرافیک از کجا باید شروع کنید؟
اول از همه، باید اجزای لپ تاپ را از هم جدا کنید و مادربرد را باز کنید. در این آموزش از مادربردی که از HP Pavilion tx2000 باز شده است استفاده می کنیم.
در بیشتر لپ تاپ ها چیپ گرافیک در زیر هیت سینک CPU قرار دارد (و لوگوی NVIDIA روی آن است)، بنابراین در یافتن چیپ مشکلی وجود نخواهد داشت.
در این آموزش از هیت گان مدل Ecoheat EC-100 استفاده شده است.
به منظور فهمیدن مدت زمان حرارت و نحوه قرار دادن هیت گان، آن را روی یک سکه با یک قطعه کوچک لحیم بر روی آن آزمایش کردیم.
هیت گان گرما دارای یک سوئیچ در دسته است. دو حالت برای سوئیچ وجود دارد. حالت 1: کند.؛ حالت 2 : سریع.
ما از حالت 1 استفاده کردیم: کند..
سشوار صنعتی یا هیت گان را تقریباً در 1 اینچی از سکه قرار دادیم و آن را روشن کردیم.
بعد از حدود 40-45 ثانیه لحیم شروع به ذوب شدن کرد. بعد از 50 ثانیه لحیم کاملاً ذوب شد.
برای محافظت از مادربرد در برابر گرما از یک فویل آلومینیومی مخصوص آشپزی استفاده کردیم. یک تکه فویل آلومینیومی را بریدیم و چند لا آن را تا کردیم تا سپر محافظ ما ضخیم تر شود. بعد از آن یک شکاف مربع درست در وسط ، به اندازه چیپ NVIDIA ایجاد کردیم.
در صورت وجود گریس گرمایی بر روی چیپ، باید آن را از بین برد. با استفاده از پدهای الکلی می توانید گریس گرمایی را از بین ببرید. لازم نیست آن را کاملاً تمیز کنید. فقط مطمئن شوید که هیچ تکه بزرگی از گریس روی چیپ وجود ندارد.

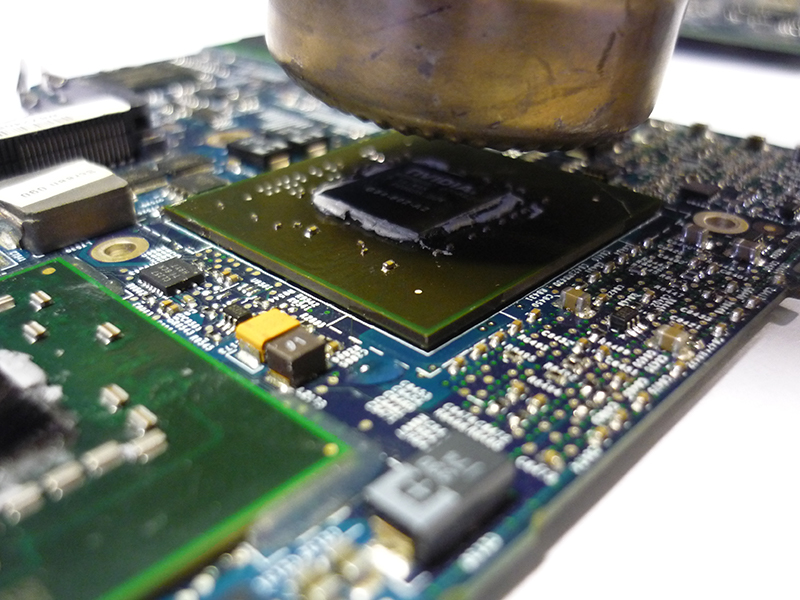

قبل از اعمال حرارت بر روی چیپ برای نتیجه بهتر، لازم است از مایع فلکس در زیر چیپ استفاده کنید. سرانجام هیت گان را بالای چیپ NVIDIA در فاصله حدود 1 اینچ دور نگه داشته و سوئیچ هیت گان را در حالت 1 قرار دهید.
بعد از 50 ثانیه آن را خاموش کنید و حدود 20 دقیقه صبر کنید تا مادربرد خنک شود.
فراموش نکنید که هنگام نصب هیت سینک، گریس گرمایی (خمیر سیلیکن) جدید را روی چیپ گرافیک بمالید.
برخی از لپ تاپ ها به جای گریس از پدهای حرارتی استفاده می کنند. اگر این مورد در لپ تاپ شما استفاده شده، مطمئن شوید که پد حرارتی به درستی قرار گرفته است.
بعد از اسمبل لپ تاپ مشکل چیپ گرافیک NVIDIA مادربرد باید برطرف شده باشد!
